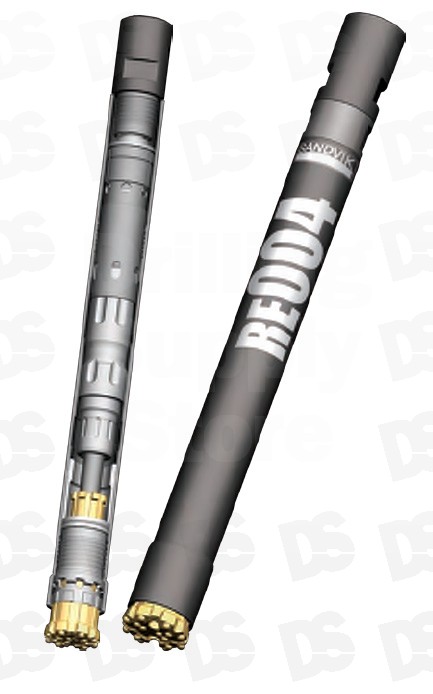

Sandvik Hammer RE004

Sandvik Hammer RE004
Product Name Qty Part Number

Sandvik RC Hammer 4"(inch)Remet RE004

32-004-R40

Sandvik RC Hammer 4"(inch) Metzke RE004

32-004-M40

Sandvik RC Hammer 4"(inch) Metzke/Remet RE004

32-004-MR40

Sandvik RC Hammer 3.5"(inch) Remet RE004

32-004-R35

The following Sandvik RC hammer has been made obsolete.

OR
Description

Details

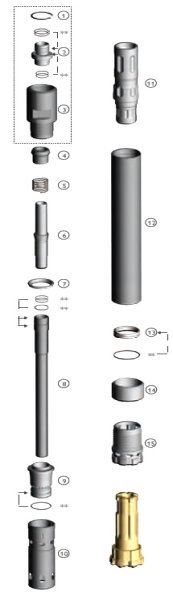

HAMMER TOP SUB ASSEMBLIES AND PARTS LIST

Ref
Part no
Description

A
32-004-R35
Hammer assy 3.5 inch Remet

1
41-D1300-0680
Circlip

2
20-004-R35
Adaptor screen 3.5 inch Remet

3
33-004-R35
Top sub 4 inch Remet

A
32-004-R40
Hammer assy 4 inch Remet

1
41-D1300-0680
Circlip

2
20-004-R40
Adaptor tube 4 inch Remet

3
33-004-R40
Top sub 4 inch Metzke

A
32-004-M40
Hammer assy 4 inch Metzke

1
41-D1300-0680
Circlip

2
20-004-M40
Adaptor tube 4 inch Metzke

3
33-004-M40
Top sub 4 inch Metzke

A
32-004-MR40
Hammer assy 4 inch Metzke/Remet

1
41-D1300-0680
Circlip

2
20-004-MR40
Adaptor tube 4 inch M/R

3
33-004-M40
Top sub 4.5 inch Metzke

Ref
Part no
Description

4
25-004-000
Plunger

5
22-004-000
Spring

6
37-004-00U
Sample tube upper

7
24-004-000
Make up ring steel

8
37-004-00L
Sample tube lower

9
29-004-000
Distributor

10
31-004-000
Inner cylinder

11
36-004-000
Pistont

12
35-004-000
Piston case with bush

13
27-004-000
Bit retaining ring

14
Shroud Hrdn
(Refer to the following chart)

15
16-004-000
Drive sub

38-004-000
Rubber parts kit (for items 2,4,8,9,13)
** sold separately


Bit Detalis

Bit Assortment
Bit part no
Size (mm)
Size (inch)
Recommended Shroud

63-004-408DC
114,3
4 1/2
40-[ ]-407

63-004B-408DC
114,3
4 1/2
40-[ ]-407

63-004-410DC
117,5
4 5/8
40-[ ]-409

63-004B-410DC
117,5
4 5/8
40-[ ]-409

63-004-410HF
117,5
4 5/8
40-[ ]-409

63-004-412DC
120,7
4 3/4
40-[ ]-411

63-004-412HF
120,7
4 3/4
40-[ ]-411

63-004-414HF
123,8
4 7/8
40-[ ]-412

63-004-500DC
127
5
40-[ ]-415

63-004-602
154
6 1/8
40-[ ]-600

Bit assemblies include a hardened shroud (non-coated) 1,6 mm 91/16 in) smaller than the bit diameter

Hardened sprayed shroud assortment
Hardened shroud
Size (mm)
Size (inch)

40-004-406
111,1
4 3/8

40-004-407
112,7
4 7/16

40-004-408
114,3
4 1/2

40-004-409
115,9
4 9/16

40-004-410
117,5
4 5/8

40-004-411
119,1
4 11/16

40-004-412
120,7
4 3/4

40-004-413
122,2
4 13/16

40-004-414
123,8
4 7/8

40-004-415
125,4
4 15/16

40-004-600
152
6

Metal sprayed shrouds are sold separately as an option
